Общее устройство и технические характеристики автомобиля

Модели ВАЗ-1111 и ВАЗ-11113 представляют собой семейство переднеприводных автомобилей, относящихся к первой группе особо малого класса, до сих пор не выпускавшихся нашей промышленностью. Они рассчитаны на эксплуатацию при температуре окружающей среды от -40° до +45°С на дорогах с покрытием.

Компоновочная схема автомобиля характеризуется передним поперечным расположением силового агрегата (двигателя с коробкой передач, главной передачей и дифференциалом). От него крутящий момент передается на передние колеса с помощью валов неодинаковой длины, на концах которых расположены шарниры равных угловых скоростей.


Непосредственная связь силового агрегата с ведущими колесами без промежуточных звеньев трансмиссии (карданной передачи, заднего моста) позволила получить хорошие характеристики вместимости салона. Довольно велик полезный объем кузова при сравнительно небольших его габаритах. В зоне ног нет кожуха коробки передач, невелик и тоннель кузова, так как в нем размещаются только система выпуска отработавших газов, привод управления коробкой передач и привод стояночного тормоза.

Для снижения вибронагруженности кузова от силового агрегата, возникающей вследствие неравномерного крутящего момента двухцилиндрового двигателя, силовой агрегат крепится к подрамнику, а не к лонжеронам кузова. К подрамнику также крепятся передняя подвеска в сборе с тормозами и рулевой механизм. Подрамник соединяется с кузовом через эластичные резиновые втулки.

Компактна и задняя часть автомобиля. Топливный бак размещается под задним сиденьем, а запасное колесо — в моторном отсеке.

Внутренние размеры кузова позволяют разместить в нем одновременно четырех человек среднего роста с необходимым комфортом и груз массой 40 кг. При сложенных задних сиденьях пространство под багаж увеличивается и масса перевозимого груза может достигать 190 кг. Одновременно обеспечивается перевозка крупногабаритных предметов Объем багажника при четырех пассажирах — 205 дм³.

Малые габариты автомобиля и небольшой радиус следов от поворота передних колес обеспечивают хорошую маневренность и облегчают парковку автомобиля в малом пространстве.


Аэродинамические характеристики автомобиля не уступают автомобилям-аналогам. Средний расход топлива составляет 4,5 л на 100 км пути при скорости 90 км/ч.

На автомобиле применена передняя подвеска типа «качающаяся свеча», называемая также по имени изобретателя подвески «Мак-Ферсон». Пружина в такой подвеске расположена фактически над осью поворотного устройства. Подвеска компактна, имеет малую массу, большой ход колес и более эластична.

Подвеска передних колес хорошо сочетается с задней подвеской на продольных взаимосвязанных рычагах. Упругим элементом в задней подвеске, так же как и в передней, являются винтовые пружины.

С поперечно расположенным силовым агрегатом и подвеской передних колес типа «качающаяся свеча» хорошо компонуется рулевое управление с реечным рулевым механизмом.

Основные агрегаты, узлы и системы переднеприводных автомобилей характеризуются следующими данными.

Двигатель. Для комплектования автомобилей разработано семейство двигателей, которое включает в себя два унифицированных двигателя рабочим объемом 0,65 и 0,75 л, отличающихся друг от друга диаметрами цилиндров (76 и 82 мм).

Усовершенствование формы камеры сгорания, повышение степени сжатия до 9,9, подбор оптимальных регулировок систем питания и зажигания и снижение механических потерь в двигателе позволили обеспечить достаточную мощность, приемистость и высокую экономичность двигателя.

При поперечном расположении силового агрегата его опоры воспринимают не только вибрации, но и крутящий момент, передаваемый на колеса. Кроме того, двухцилиндровый двигатель более неуравновешен по сравнению с четырехцилиндровым. Для уравновешивания центробежных сил инерции возвратно-поступательно движущихся масс и их моментов, а также гашения колебаний, вызванных неуравновешенными силами и моментами. в двигателе применяется механизм уравновешивания.


Двигатели работают на всех режимах устойчиво без детонации на бензине АИ-93.

Система охлаждения двигателя жидкостная, закрытого типа. с принудительной циркуляцией жидкости, с компенсационным контуром. Насос охлаждающей жидкости, заимствованный с модели ВАЗ-2108, расположен в блоке двигателя Радиатор алюминиевый с пластмассовыми бачками, электровентилятор и термодатчик унифицированы с ранее выпускаемыми моделями.

Система смазки двигателя комбинированная. Масляный насос внутреннего зацепления, взаимозаменяемый с насосом ВАЗ-2108. Масляный фильтр унифицирован с фильтром ВАЗ-2105. В системе смазки имеется редукционный клапан, который открывается при давлении 0,5 МПа (5 кгс/см²).

Система питания имеет двухкамерный карбюратор. Это объясняется тем, что однокамерный карбюратор не обеспечивает хорошего смесеобразования и расчетную мощность на всех режимах.

Привод управления карбюратором тросовый, по конструкции аналогичен ВАЗ-2108, но отличается длиной троса.

Топливный насос унифицирован с ВАЗ-2108 и отличается направлением и диаметром штуцеров.

Система зажигания электронная, бесконтактная. Датчик момента искрообразования построен на использовании эффекта Холла, коррекция момента зажигания механическая за счет центробежного регулятора и вакуумного корректора. Коммутатор на высоковольтных транзисторах в дискретном или в интегральном исполнении. Конструктивно система зажигания выполнена таким образом, что высокое напряжение подается одновременно на обе свечи зажигания.

Трансмиссия компактна и конструктивно выполнена в одном агрегате, состоящем из сцепления, коробки передач, объединенной с главной передачей и дифференциалом, и привода передних колес.


Сцепление однодисковое, сухое, с центральной диафрагменной пружиной и самоустанавливающимся подшипником выключения сцепления.

Привод сцепления тросовый, зазоры в приводе отсутствуют.

Коробка передач четырехступенчатая, выполнена по двухвальной схеме. Все передачи переднего хода синхронизированы, синхронизаторы унифицированы с ВАЗ-2108.

Коробка передач объединена с главной передачей и дифференциалом. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный.

Привод передних колес осуществляется двумя валами через шарниры равных угловых скоростей.

Кузов трехдверный, несущий, имеет нишу за задним сиденьем для груза: задние сиденья раскладываются, что позволяет перевозить большой по габаритам груз.

Каркас кузова обеспечивает его высокую прочность и «мягкое» гашение энергии удара в случае аварии. Силовая схема кузова гарантирует сохранение жизненного пространства салона при ударах спереди, сзади, сбоку и при перевертывании на крышу

Повышению безопасности способствуют также моноблочные пластмассовые бамперы.

Коррозионная стойкость кузова достигается применением стали с цинковым покрытием на ряде деталей (передние крылья и т. д.). Предусмотрено уплотнение сварных швов специальной мастикой. Кроме указанного, увеличение коррозионной стойкости достигается катафорезным грунтом, специальной обработкой закрытых полостей и нанесением эпоксидного защитного покрытия.

Электрооборудование. В приборах и узлах широко применяются электроника и специализированные интегральные схемы (регулятор напряжения, коммутатор системы зажигания, сигнальные реле).

На автомобилях устанавливаются малообслуживаемая или необслуживаемая аккумуляторная батарея, малогабаритный стартер с торцовым коллектором, электронная система зажигания.

Электрический очиститель ветрового стекла имеет два режима работы — постоянный и прерывистый.

Система освещения и световой сигнализации автомобиля обеспечивает ближнее и дальнее освещение дороги, обозначение габарита автомобиля сигнальными огнями как при движении, так и на стоянке, освещение контрольно-измерительных приборов и внутреннее освещение кузова, а также световую сигнализацию о повороте и аварийном состоянии автомобиля, о заднем ходе и о работе отдельных систем двигателя и автомобиля.

Основными приборами наружного освещения автомобиля являются блок-фары, боковые указатели поворота и задние фонари с лампами габаритного света, указателей поворота, света заднего хода и стоп-сигнала. Освещение номерного знака обеспечивают два фонаря. На часть автомобилей дополнительно может быть установлен задний противотуманный фонарь.

Салон освещается плафоном, расположенным в центре или сбоку.

Кроме того, имеются лампы освещения приборов, прикуривателя.

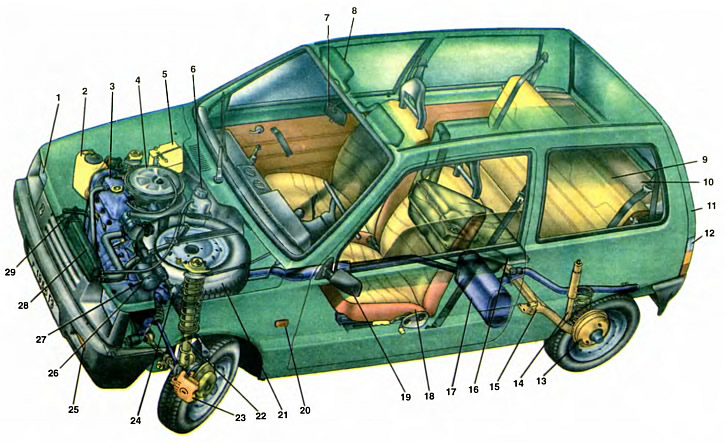

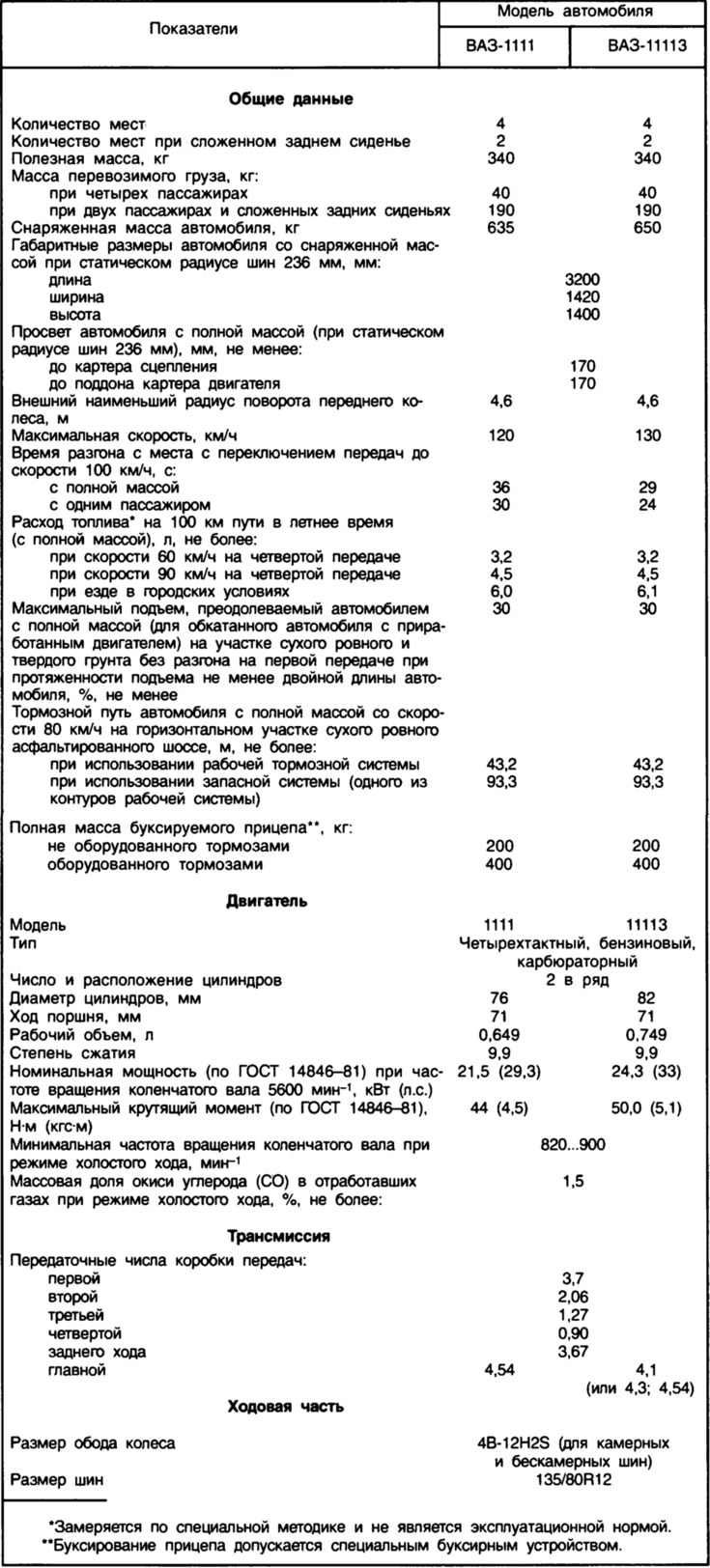

Техническая характеристика
