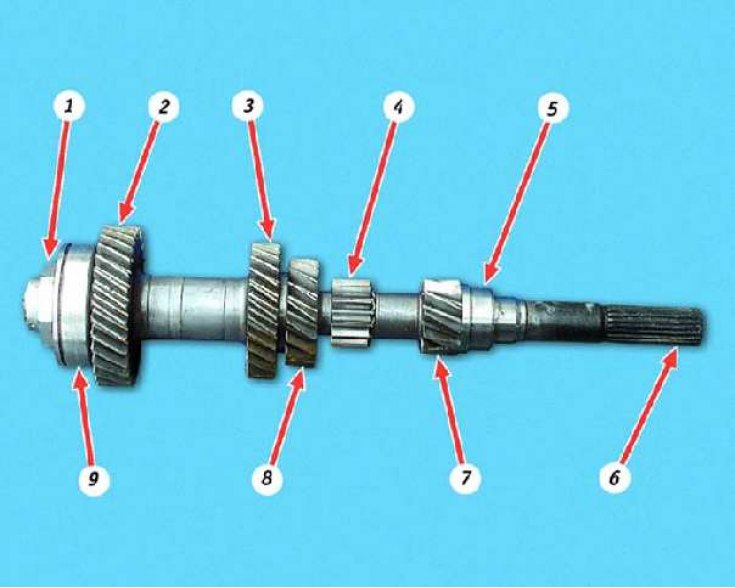

Первичный вал коробки передач в сборе: 1 – гайка первичного вала; 2 – шестерня 4-й передачи; 3 – шестерня 3-й передачи; 4 – шестерня передачи заднего хода; 5 – внутреннее кольцо переднего подшипника; 6 – первичный вал; 7 – шестерня 1-й передачи; 8 – шестерня 2-й передачи; 9 – задний подшипник первичного вала
Вам потребуются:
- ключ "на 32"
- оправка для напрессовки подшипников
- две отвертки
- бородок
- молоток
Тщательно очистите, промойте и высушите первичный вал.
Первичный вал представляет собой блок ведущих шестерен, одна часть которых выполнена на валу, а вторая – запрессована на нем с большим натягом. Поэтому конструкция первичного вала неразборная и заменить на валу можно только подшипники.
Дефектовка первичного вала, его шестерен и подшипников аналогична дефектовке вторичного вала (см. подраздел 11.1.3.).

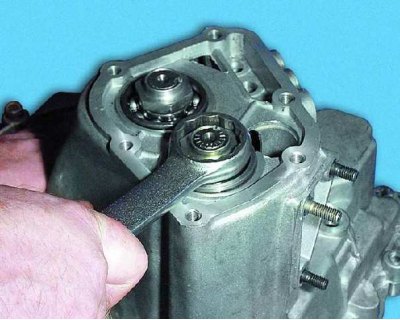

1. Отверните гайку первичного вала (см. подраздел 11.1.3., операции 1–6).

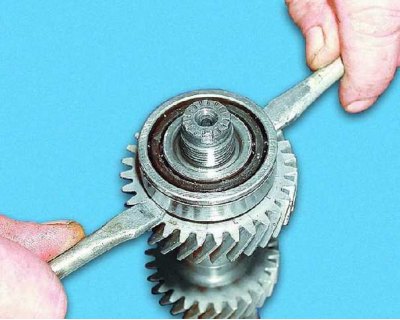

2. Зажмите вал в тиски с накладками из мягкого металла и спрессуйте с помощью двух отверток задний подшипник.

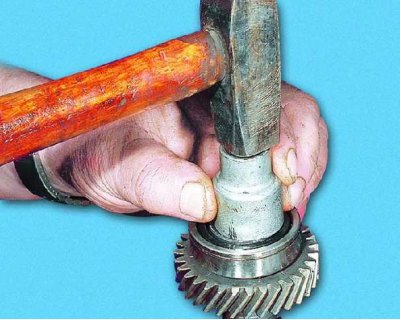

3. С помощью соответствующей оправки напрессуйте на вал до упора задний подшипник, прикладывая усилие только к внутреннему кольцу подшипника.

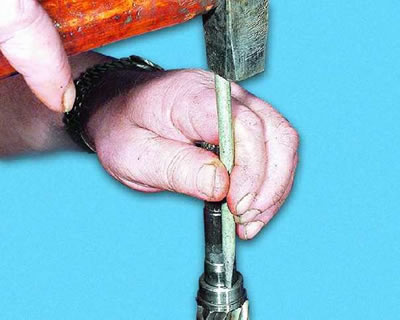

4. Переверните вал и спрессуйте внутреннее кольцо переднего подшипника.

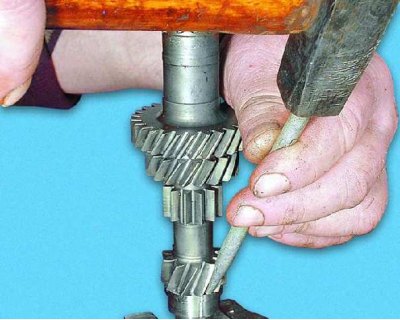

5. С помощью соответствующей оправки напрессуйте на вал до упора внутреннее кольцо переднего подшипника.
