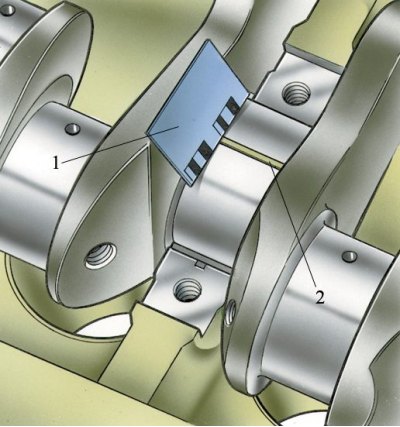

Определяне на разликата на скалата
1 - мащаб; 2 - калибриран проводник
Не извършвайте никакви операции по регулиране на облицовките. В случай на надраскване, рискове или отклонения на антифрикционния слой, сменете облицовките.
Проверява се
1. Проверете хлабината между втулките и шийките на коляновия вал:
- поставете парче калибрирана пластмасова жица върху шията, която ще тествате;
- монтирайте капаците с основните лагери и затегнете фиксиращите болтове на капачките до 80,4 Nm (8,2 kgfm).
2. Отстранете капачките и отчетете разстоянието от сплескването на жицата върху скалата на опаковката.
3. Хлабината между шийките на коляновия вал и втулките може също да се определи чрез изчисление чрез измерване на диаметрите на основните шийки, леглата на лагерите и дебелината на втулките.
4. Номиналната проектна междина е 0,050 - 0,095 mm. Ако е по-малко от ограничението (0,15 mm), тогава тези вложки могат да се използват отново. Ако празнината е по-голяма от ограничението, сменете облицовките на тези гърловини с нови. Ако шийките на коляновия вал са износени и са шлифовани до ремонтен размер, сменете втулките с ремонтни с увеличена дебелина (вижте таблицата Диаметри на шийките на свързващия прът, mm).
Дебелина на черупките на основните лагери, mm
Номинално | Увеличено (поправка) | |||
0,25 | 0,50 | 0,75 | 1.0 | |
1824 | 1949 | 2074 | 2,199 | 2324 |
1,831 | 1956 | 2081 | 2 206 | 2331 |
Знак за правилното сглобяване и свързване на шийките с облицовките е свободното въртене на коляновия вал.
Числа 0,25; 0,50 и т.н. показват степента на намаляване на диаметъра на шийките на коляновия вал след смилане.
