Sustav hlađenja motora karburatora

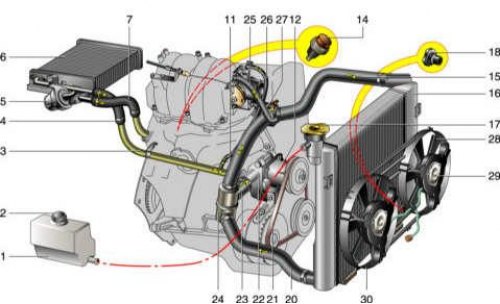

Sustav hlađenja motora s ubrizgavanjem
1 - ekspanzijski spremnik; 2 – čep širokog spremnika; 3 - cijev za odvod tekućine iz radijatora grijača; 4 - crijevo za odvod tekućine iz radijatora grijača; 5 - ventil grijača; 6 - radijator grijača; 7 - crijevo za dovod tekućine u radijator grijača; 8 - crijevo za dovod tekućine u grijaću jedinicu rasplinjača; 9 - crijevo za odvod tekućine iz jedinice za grijanje rasplinjača; 10 - toplinski vakuumski prekidač recirkulacijskog ventila; 11 - premosnica (zaobići) crijevo termostata; 12 – poklopac pumpe rashladne tekućine; 13 - impeler ventilatora; 14 - osjetnik temperature rashladne tekućine za sklop instrumenata; 15 - ulazno crijevo hladnjaka; 16 - radijator; 17 - poklopac hladnjaka; 18 - čep za odvod hladnjaka; 19 - kućište ventilatora; 20 - izlazno crijevo radijatora; 21 – pogonski remen pumpe rashladne tekućine; 22 - kućište pumpe rashladne tekućine; 23 - crijevo za dovod rashladne tekućine u pumpu; 24 - termostat; 25 - crijevo za dovod rashladne tekućine u sklop leptira za gas; 26 - izlazno crijevo rashladne tekućine iz sklopa leptira za gas; 27 - senzor temperature rashladnog sredstva za sustav ubrizgavanja; 28 - impeler električnog ventilatora; 29 - električni motor; 30 - kućište električnih ventilatora.
