A középső főcsapágy ülékébe és annak fedelébe horony nélküli betéteket helyezzen el a belső felületen, a többi foglalatba és a megfelelő burkolatokba pedig ahornyos betéteket 1. A főtengelyt a fő csapágyakba helyezik, és két nyomó félgyűrűt helyeznek be a hátsó tartó foglalataiba a főtengely nyomófelületeihez mélyedéssel, és egy acél-alumínium félgyűrűt helyeznek el a hátsó elülső oldalán támasztékot, a hátsó oldalon pedig fém-kerámia félgyűrűt helyeztek el (sárga szín). Az 1980 előtt gyártott motorokra kerámia-fém félgyűrűt is be kell szerelni.

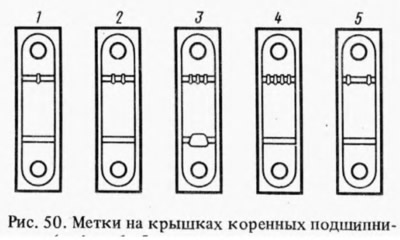

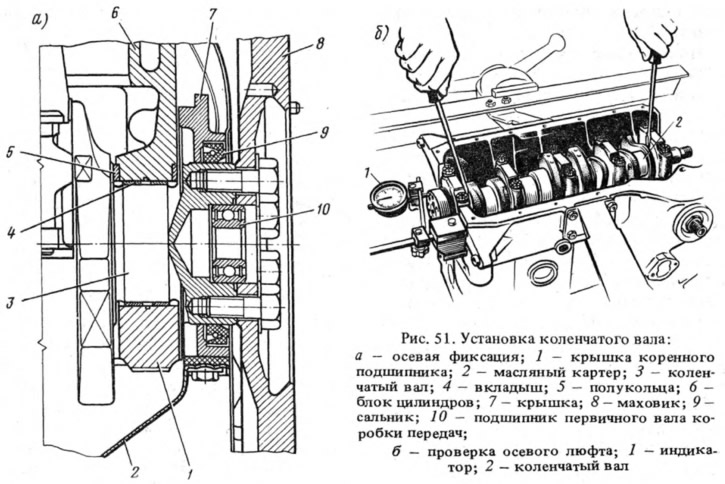

Szerelje fel a fő csapágyfedeleket a jelzéseknek megfelelően (rizs. 50). Ezután ellenőrizze a főtengely tengelyirányú játékát (hézag a nyomóalátétek és a főtengely nyomófelületei között). Ehhez állítsa be az 1-es jelzőt, ahogy az ábra mutatja. 51, b, és mozgassa a tengelyt csavarhúzókkal, ellenőrizve az indikátor tengelyirányú játékát, amelynek 0,06-0,26 mm tartományban kell lennie. Ha a rés meghaladja a 0,26 mm-t, az 5 nyomófélgyűrűket újakra cserélik vagy javítják, 0,127 mm-rel növelve.

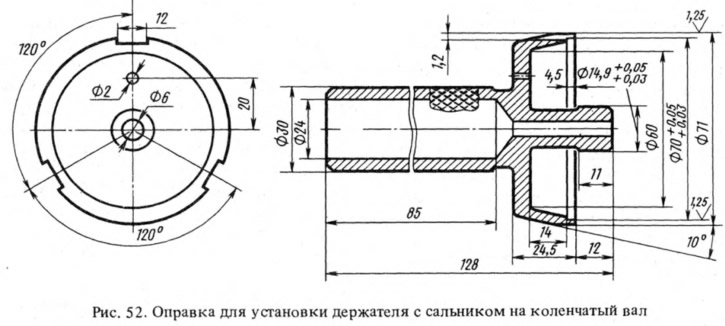

A hátsó olajtömítés-tartó tömítését a főtengely karimájára helyezzük, és a tengelykapcsolóház elülső burkolatának csavarjait behelyezzük a tartó aljzataiba. Helyezze fel a tartót a tömszelencével a tüskére 41.7853.4011 (rizs. 52) és a tüskétől a főtengely pereméhez mozgatva a hengertömbhöz csatlakozik. Szerelje fel az elülső fedelet 6 két központosító perselyre (lásd az ábrát. 48) tengelykapcsoló ház.
Szerelje fel a lendkereket a főtengelyre úgy, hogy a B jelzés legyen (kúp alakú lyuk) a perem közelében (lásd az ábrát. tizenegy) a 4. henger hajtórúdcsapjának tengelyével szemben volt. Ezután blokkolja a lendkereket az A.60330/R reteszeléssel (lásd az ábrát. 48) és a főtengely karimájához rögzítve.

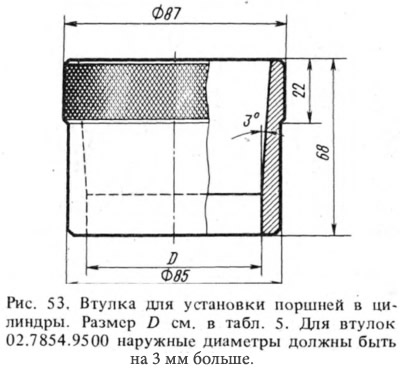

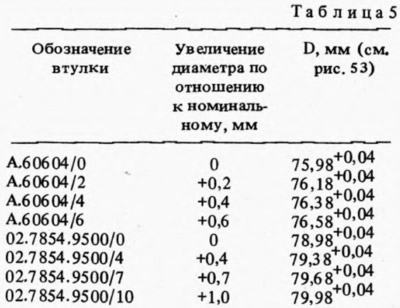

Perselyel (rizs. 53) az A.60604 készletből a 2101-es motoroknál vagy a 02.7854.9500-as készletből a 21011-es motoroknál a hengerekbe dugattyúkat kell behelyezni hajtórudakkal. Címke "P" a dugattyúknak a motor eleje felé kell nézniük. Ujj készletek (lapon. 5) a dugattyúgyűrűk krimpeléséhez a dugattyúk hengerekbe történő beszerelése során négy perselyt tartalmaz - egy a névleges méretű dugattyúkhoz és három a megnövelt méretű dugattyúkhoz (javítás) adag. Ezért a beépítendő dugattyú méretének megfelelő perselyt kell kiválasztani.
Szerelje be a betéteket a hajtórudakba és az összekötő rúdsapkákba, csatlakoztassa a hajtórudakat a főtengely csapjaihoz, és húzza meg a hajtórúd csavarjait. A kupakokat úgy kell felszerelni, hogy a kupakon lévő hengerszám ellentétes legyen a hajtórúd alsó fején lévő hengerszámmal.
A főtengelyre csillagot, olajszivattyú hajtógörgőt tettek, és nyomókarimával rögzítik.
Szerelje be a hengerfejet egy tömítéssel a blokkon lévő két központosító persely mentén, és húzza meg a rögzítőcsavarokat 2 lépésben, a szakaszban leírtak szerint. "Hengerfej és szelepsor".

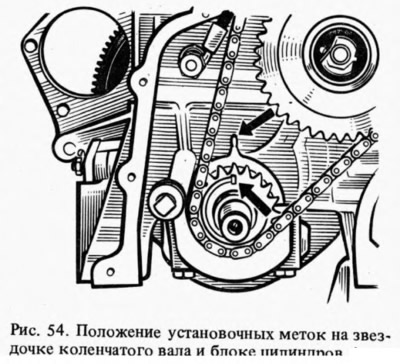

Forgassa el a lendkereket úgy, hogy a főtengely lánckerekén lévő jel megegyezzen a hengerblokkon lévő jelzéssel (rizs. 54). tedd fel (korábban) lánckerék a vezérműtengelyre, összeszerelve a csapágyházzal, és fordítsa el az A jelig (lásd az ábrát. 56) a lánckeréken a csapágyházon lévő B jel ellen volt, majd távolítsa el a lánckereket, és a tengely helyzetének leállítása nélkül szerelje fel a csapágyházat a hengerfejre, és rögzítse az anyák meghatározott sorrendben történő meghúzásával (lásd az ábrát. 12). Ezt követően egy lánccsillapítót kell felszerelni a hengerfejre.
Szerelje be a vezérműtengely hajtóláncát a következő sorrendben:
- kenje meg a láncot motorolajjal, helyezze rá a vezérműtengely lánckerekére és helyezze be felülről a meghajtó üregébe, úgy állítsa be a lánckereket, hogy a rajta lévő jel megegyezzen a csapágyházon lévő jelzéssel (lásd az ábrát. 56). Ezután szerelje be a rögzítő alátétet és a lánckerék rögzítőcsavarját anélkül, hogy teljesen meghúzná;
- egy csillag, egy rögzítő alátét és egy csavar van felszerelve az olajszivattyú hajtógörgőjére anélkül, hogy végül meghúznák;
- helyezze a láncot a főtengely lánckerekére, és szerelje be a láncfeszítő sarut és a feszítőt anélkül, hogy meghúzná a sapkát, hogy a feszítőrugó megnyomhassa a cipősarut; tekerje be a lánc korlátozó ujját a hengerblokkba;
- forgassa el a főtengelyt két fordulattal a forgásirányba, ami biztosítja a szükséges láncfeszességet, és ellenőrizze, hogy a lánckerekeken lévő jelek megegyeznek-e a hengerblokkon lévő jelölésekkel (lásd az ábrát. 54) és a csapágyházon (lásd az ábrát. 56). Ha a jelek egyeznek, akkor a lendkerék A.60330 / R reteszeléssel történő blokkolása után végül húzza meg a lánckerék csavarjait, a láncfeszítő sapkaanyáját és hajlítsa meg a lánckerék csavarjainak biztosító alátétjeit. Ha a jelek nem egyeznek, ismételje meg a műveletet a csillag telepítéséhez.

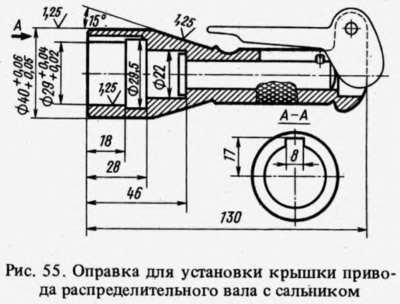

Állítsa be a hézagot a vezérműtengely-bütykök és a szelepkarok között. Szerelje fel a vezérműtengely meghajtó fedelét tömítéssel és olajtömítéssel a hengerblokkra anélkül, hogy a csavarokat és anyákat végül meghúzná. Tüske 41.7853.4010 (rizs. 55) központosítsa a burkolat helyzetét a főtengely végéhez képest, és végül húzza meg a rögzítő anyákat és csavarokat. Szerelje be a főtengely szíjtárcsát, és tekerje be a racsnit.
Kenje meg az olajszűrő gyűrűjét olajjal a tutaj közelében, és szerelje be a szűrőt kézzel a hengerblokkon lévő szerelvényre csavarva. Szerelje be a forgattyúház szellőző olajleválasztóját, a légtelenítő fedelét és rögzítse az olajleválasztó leeresztőcső rögzítőjét. Szerelje be az olajszivattyút és az olajteknőt tömítéssel.
Szerelje be a hűtőfolyadék-szivattyút, a generátortartót és a generátort. Helyezze a szíjat a szíjtárcsákra, és állítsa be a feszességét. A fűtőtest bemeneti csöve és a kipufogócső a hengerfejre van felszerelve. Csatlakoztassa a fűtőmag kimeneti csövét a hűtőfolyadék-szivattyúhoz és a kipufogócsonkhoz. Szerelje be a vezérlőberendezések érzékelőit, az olajszivattyú hajtóművét és a gyújtáselosztót.
Feltették a gyújtáselosztót, amelyhez:
- távolítsa el a gyújtáselosztó fedelét, ellenőrizze és szükség esetén állítsa be a megszakító érintkezői közötti távolságot;
- forgassa el a forgattyús tengelyt a kompressziós löket kezdetéig az 1. hengerben, majd folytatva a főtengely forgatását, igazítsa a 4-es jelet a 2-es jelhez (lásd az ábrát. 57);
- forgassa el a rotort olyan helyzetbe, hogy a külső érintkezője a gyújtáselosztó fedelén lévő 1. henger érintkezője felé irányuljon, és az elosztó tengelyét elfordulástól tartva illessze be a hengerblokkon lévő foglalatba úgy, hogy a középső A rugóreteszeken áthaladó vonal megközelítőleg párhuzamos volt a motor középvonalával.
Rögzítse az elosztót a hengerblokkra, szerelje fel a fedelet és rögzítse a vezetékeket.
Csavarja be a gyújtógyertyákat a hengerfejbe a 67.7812.9515 kulccsal, és húzza meg egy nyomatékkal.
Az üzemanyag-szivattyú beszerelése a szakaszban leírtak szerint történik. 1.9 "Ellátó rendszer". Szereljen be egy hőszigetelő pajzsot tömítésekkel, egy karburátort és csatlakoztassa hozzá a tömlőket. A karburátor technológiai dugóval van lezárva. Szerelje fel a hengerfejfedelet a tömítéssel és az üzemanyagvezeték-tartóval. Öntsön olajat a hengerfejfedél nyakába.
Megjegyzések
1. 1987 óta minden alsó fő csapágyhéjat hornyok nélkül használnak a belső felületen.
