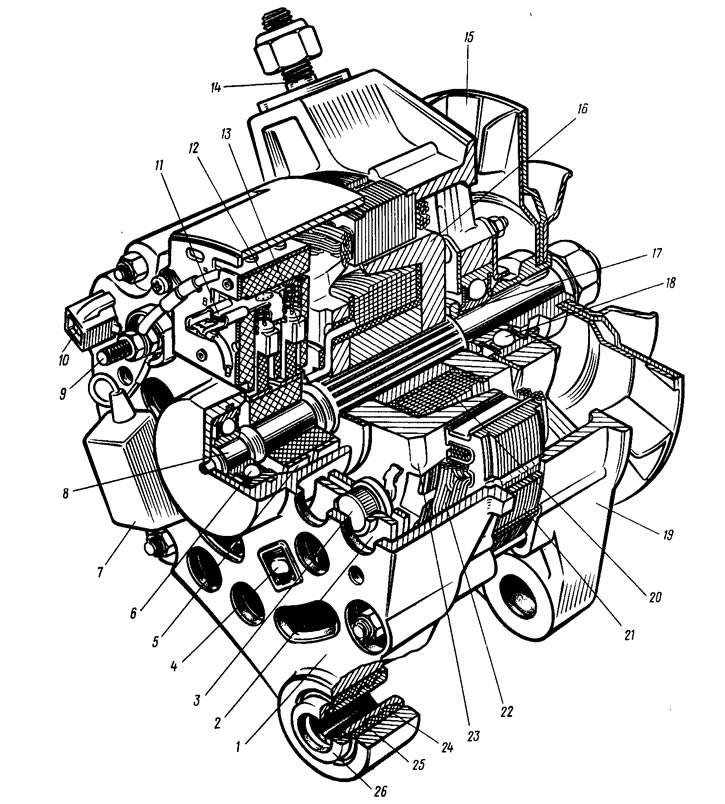

Orez. 127. Generator 37.3701: 1 - capac din partea laterală a inelelor colectoare; 2 - bloc redresor; 3 - supapă (diodă) bloc redresor; 4 - șurub pentru fixarea unității redresorului; 5 - inel de contact; 6 - rulment cu bile spate; 7 - condensator; 8 - arbore rotor; 9 - ieșire «30» generator; 10 - ieșire «61» generator; 11 - ieșire «ÎN» regulator de voltaj; 12 - regulator de tensiune; 13 - perie; 14 - știftul de fixare a generatorului de bara de tensionare; 15 - un scripete cu ventilator; 16 - vârful polului rotorului; 17 - bucșă la distanță; 18 - rulment fata cu bile; 19 - capac pe partea de antrenare; 20 - înfășurarea rotorului; 21 - stator; 22 - înfășurarea statorului; 23 - vârful polului rotorului; 24 - manșon tampon; 25 - bucșă; 26 - manșon de prindere
Curentul alternativ trifazat indus în înfășurarea statorului este transformat în curent continuu de către o unitate redresor 2 atașată la capacul 1. Regulatorul electronic 12 este combinat într-o singură unitate cu un suport de perie și este, de asemenea, atașat la capacul 1.
Schema de conectare a generatorului este prezentată în fig. 128. Tensiune pentru a excita generatorul atunci când contactul este pornit, aduceți gay-ul la terminal «ÎN» regulator prin lampa de control 7 conectată în paralel și rezistențele 4. După pornirea motorului, bobina de antrenare este alimentată de trei diode suplimentare instalate pe unitatea redresorului. În acest caz, curentul prin lampa de control nu trece și nu arde. Tensiunea de control dar dată la ieșire «6» controler direct de la terminal «30» generator. Ieșirea Ø a regulatorului nu are marcaj. O perie 18 este conectată la acesta (vezi fig. 127). Scurte caracteristici tehnice ale generatorului:
- Curentul maxim de recul la 13 V și o turație a rotorului de 5000 rpm - A 55
- Limitele tensiunii reglate, V — 1-1,1±0,5
- Viteza maximă a rotorului, rpm — 13.000
- Raportul de transmisie dintre arborele cotit și generator este 1:2,04
![](https://www.vazbook.ru/img/vaz_2109/0434.jpg)

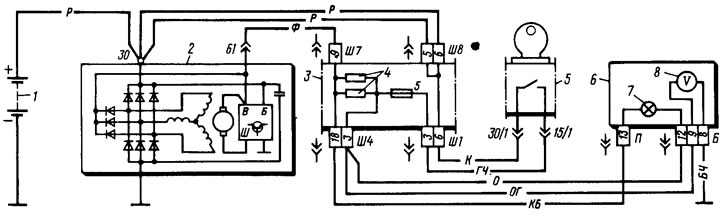

Orez. 128. Schema electrică a generatorului: 1 - baterie; 2 - generator; 3 - bloc de montaj (fragment); 4 - rezistențe suplimentare de 100 Ohm, 2 W; 5 - comutator de aprindere (fragment); 6 - grup de instrumente (fragment); 7 - lampă de control a descărcării bateriei; 8 - voltmetru
