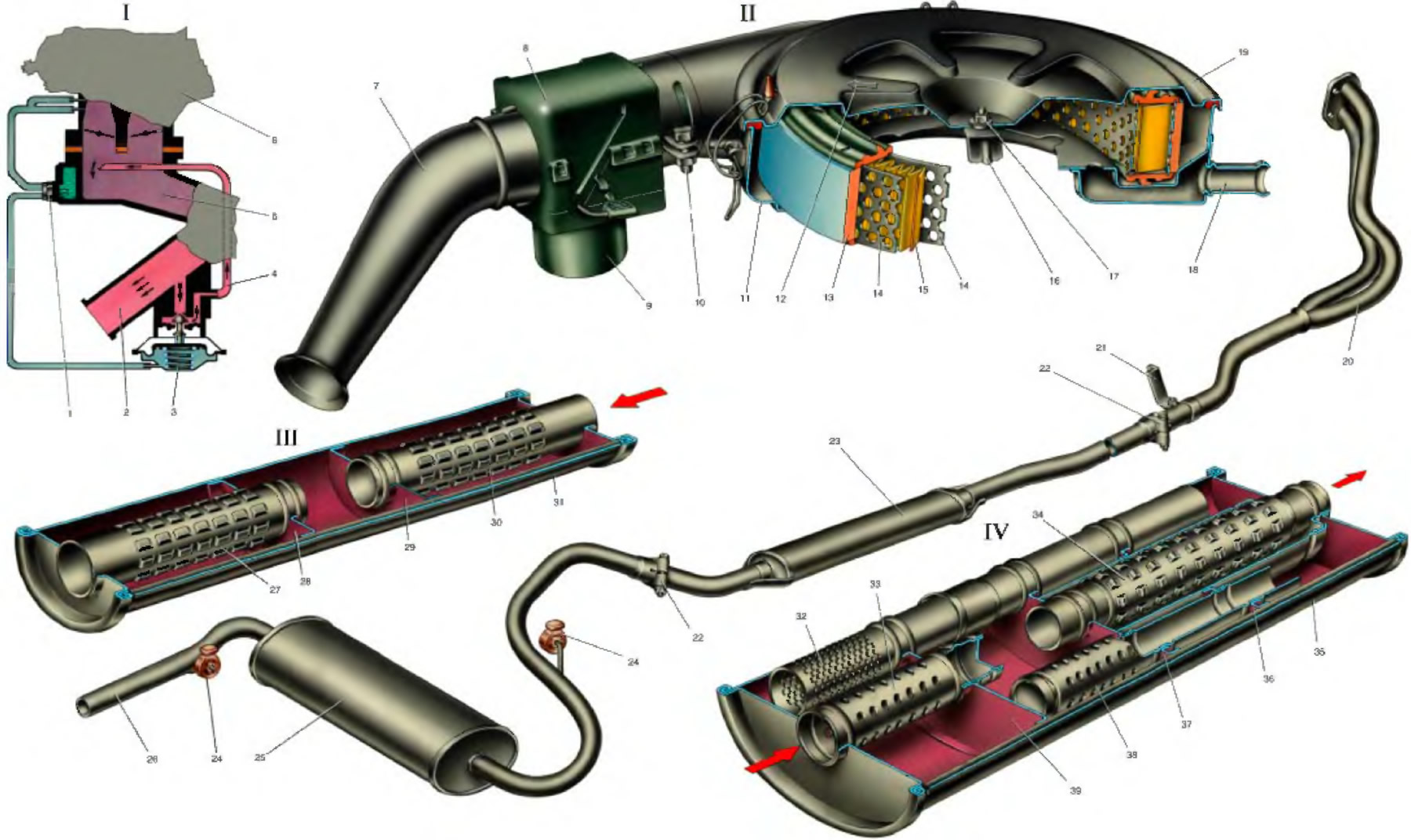

Филтер за ваздух и пригушивачи

1. Прекидач термалног вакуумског вентила; 2. Издувни колектор; 3. Рециркулацијски вентил; 4. Рециркулацијска цев; 5. Уводна цев; 6. Карбуратор; 7. Усис хладног ваздуха; 8. Регулатор температуре; 9. Загрејана цев за усис ваздуха; 10. Спојни вијак; 11. Кућиште ваздушног филтера; 12. Стрелица за уградњу поклопца ваздушног филтера; 13. Предчистач елемента филтера; 14. Перфорирани љуски филтерски елемент; 15. Картонски филтерски елемент; 16. Носач за монтажу поклопца ваздушног филтера; 17. Матица за причвршћивање; 18. Издувни вентилациони колектор; 19. Поклопац ваздушног филтера; 20. Довнпипе; 21. Носач пријемне цеви; 22. Обујмице за цеви; 23. Додатни пригушивач; 24. Јастуци за вешање пригушивача; 25. Главни пригушивач; 26. Издувна цев; 27. Задњи перфорирани цев додатни пригушивач; 28. Задња преграда додатног пригушивача; 29. Предња преграда; 30. Предња перфорирана цев; 31. Тело додатног пригушивача; 32. Предња перфорирана цев главног пригушивача; 33. Уводна цев главног пригушивача; 34. Одводна цев; 35. Кућиште главног пригушивача; 36. Задња преграда; 37. Средња преграда; 38. Задња перфорирана цев; 39. Предња преграда.

И. Шема рециркулације; II. Ваздушни филтер; III. Додатни пригушивач; IV. Главни пригушивач.
