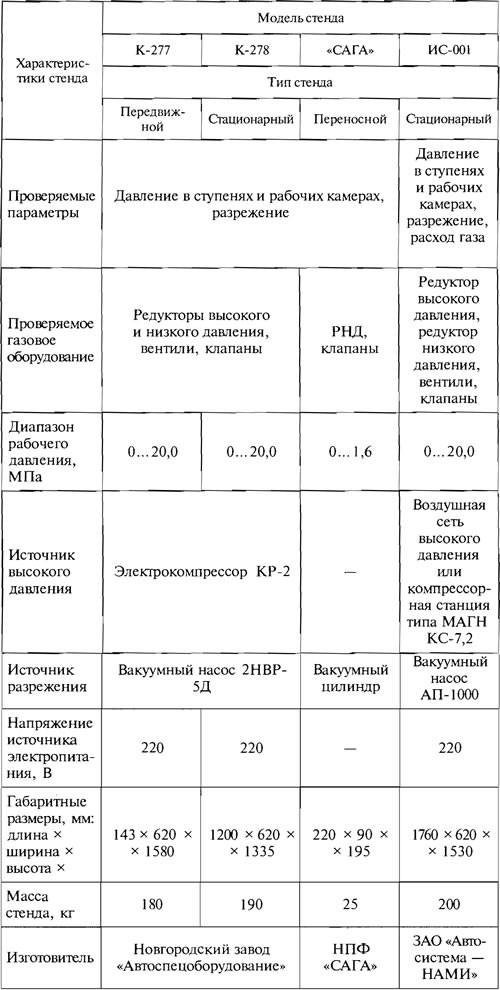

Таблица 6.1. Сравнительные характеристики стендов для диагностики газовой аппаратуры автомобилей
Для крупных предприятий с большим объемом работ по обслуживанию, выполняющих все виды ремонтных работ, рекомендуются стенды ИС-001, К-278 и установка К-277. Эти стенды позволяют выполнять проверку и регулировку газовых аппаратов: редуктора высокого давления, редуктора низкого давления, наполнительного и расходного вентилей, электромагнитных газовых клапанов.
В автопредприятиях часто используются стенд Новгородского завода «Автоспецоборудование» К-278 (рис. 6.7) и установка К-277. Эти установки сходны по функциям и конструкции и позволяют проводить работы с оборудованием, работающим при высоком давлении (до 20 МПа). Установка К-277 выполнена в передвижном исполнении и в отличие от К-278 не имеет в комплекте компрессора высокого давления.

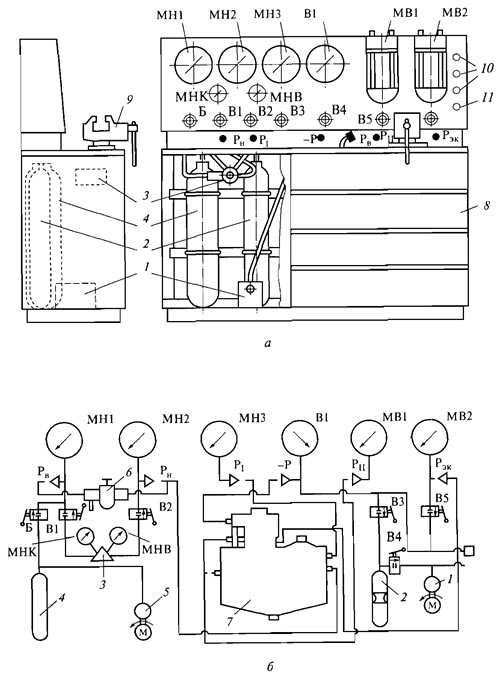

Рис. 6.7. Стенд К-278: а - внешний вид; б - пневматическая схема; МН1, МН2. МНЗ, МНК и МНВ - манометры; В1 - вакуумметр: МВ1, МВ2 - пьезометры; РВ, РН и РI, РII, РЭК - Р - выводы для подсоединения агрегатов и узлов ГБО; Б, В1...В5 - вентили; 1 - вакуумный насос; 2 - ресивер для разрежения; 3 - штатный редуктор высокого давления; 4 - ресивер для сжатого воздуха; 5 - компрессор КР-1; 6 - проверяемый РВД; 7 - проверяемый РНД; 8 - ящики для шлангов и инструмента; 9 - тиски; 10 - контрольные лампы; 11 - включатель вакуумного насоса
Стенд К-278 выполнен в форме стола, на котором установлена стойка с контрольно-измерительными приборами (см. рис. 6.7, а). В столе размещены вакуумный насос 1, ресивер для разрежения 2, штатный редуктор высокого давления 3, ресивер для сжатого воздуха 4. Ящики стола 8 служат для хранения соединительных шлангов и инструмента. На стойке размещены: манометры МН1, МН2, МНЗ, вакуумметр В1 и пьезометры МВ1 и МВ2. Для подсоединения агрегатов и узлов ГБО на панели имеются выводы РВ, РН и РI, РII, РЭК. Выводы РВ, РН и РI служат для подачи сжатого воздуха к проверяемым агрегатам и узлам. Через вывод — Р поступает разрежение. Выводы РII и РЭК служат для соединения с пьезометрами МВ1 и МВ2. Управление подачей, регулировкой и измерением давления и разрежения выполняется при помощи вентилей Б, Bl ...В5, расположенных под соответствующим показывающим прибором.
Элементы стенда, объединенные между собой трубопроводами, образуют его пневматическую схему (рис. 6.7, б).
Для проверки ЭГК служит источник постоянного тока, имеющийся в стенде. Для крепления проверяемых приборов и проведения ремонтных работ имеются специальные приспособления, закрепляемые в тисках 9.
В комплект стенда входит компрессор высокого давления КР-1 производительностью 10 м/ч и рабочим давлением 20 МПа, два баллона вместимостью по 50 л каждый для хранения сжатого воздуха.
В настоящее время ЗАО «Автосистема» освоен серийный выпуск стендов: ИС-001, ИС-002, ИС-0037, ИС-004. Базовый стенд ИС-001 имеет более широкие функциональные возможности по сравнению со стендом К-278 и установкой К-277. Он предназначен для контроля и регулировки агрегатов газовой аппаратуры, снятых с автомобиля. Стенд позволяет проводить наряду с измерением давления и разрежения измерение расхода воздуха, протекающего через РВД, РНД, газовые клапаны. Управление подачей и измерением давления осуществляется с помощью электромагнитных клапанов, что существенно облегчает и сокращает время выполнения работ.

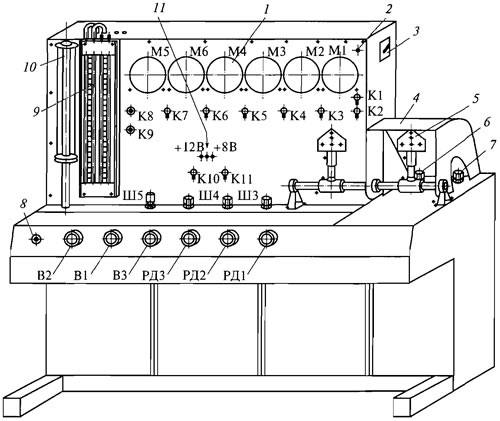

Рис. 6.8. Стенд ИС-001: M1...М6 - манометры; К1...К10 - выключатели; Ш3...Ш6 - выводы для подключения проверяемых приборов к пневматическим магистралям стенда; В1...В3, РД1...РД3 - вентили регулировки давления РВД; 1 - манометры; 2 и 8 - контрольные лампы; 3 - выключатель питания; 4 - защитный колпак; 5 - кронштейн для крепления агрегатов; 6 и 7 - выводы для подключения высокого давления Ш1 и Ш2; 9 - пьезометр; 10 - ротаметр; 11 - выводы для подключения источника постоянного тока
Стенд ИС-001 (рис. 6.8) выполнен в форме стола и оборудован стойкой приборов. Контрольные приборы, вентили настройки и управления подачей сжатого воздуха и вакуума располагаются на передней части стойки. В комплект поста входят:
- пульт управления с измерительными приборами;
- монтажный стол;
- агрегат воздуховсасывающий для создания статического и динамического (рабочего) разрежения;
- подводящие и распределительные трубопроводы и арматура;
- электрооборудование.
Установка может по заказу комплектоваться компрессором высокого давления.
НПФ «САГА» освоен серийный выпуск малогабаритных переносных стендов (рис. 6.9). Они служат для выполнения работ по проверке и регулировке оборудования, работающего только на давлении до 1,6 МПа, т.е. в основном на ГСН. Вместе с тем этот стенд может использоваться как вспомогательный прибор для работ с газобаллонным оборудованием КПГ (для проверки приборов в линии низкого давления).

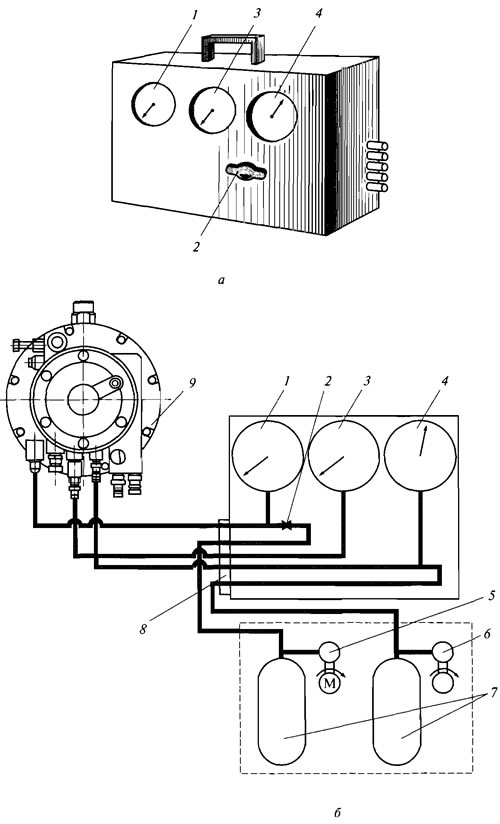

Рис. 6.9. Стенд «САГА»: а - общий вид; б - пневматическая схема; 1 и 3 - манометры; 2 - вентиль; 4 - вакуумметр; 5 - внешний компрессор; 6 - ручной вакуумный насос; 7 - ресиверы; 8 - выводы под соединительные шланги; 9 - проверяемый РНД
Стенд выполнен в форме чемодана и может легко переноситься. На передней панели корпуса расположены два манометра 1 и 3 и вакуумметр 4. В корпусе расположен вентиль 2 для подачи к редуктору рабочего давления 1,6 МПа. На боковой панели расположены выводы 8 для подключения проверяемого агрегата или узла и подсоединения ресиверов 7. Манометры и вакуумметр объединены трубопроводами в пневматическую схему. В комплект стенда входит ручной вакуумный насос 6.
Для выполнения разборочно-сборочных работ текущего ремонта агрегатов и узлов ГБО предназначены специализированные посты Р-988 и Р-989 Новгородского завода «Автоспецоборудование». Посты предназначены для специализированных участков АТП и станций технического обслуживания.
Пост состоит из верстака, на плоскости стола которого крепятся тиски, лампа, стойка для запасных частей и приспособление для разборки агрегатов и узлов. В верстаке расположены ящики.
Для выполнения работ ТО и текущего ремонта предназначены комплекты инструмента И-139 и И-149, выпускаемые Казанским заводом «Автоспецоборудование». В него входят специальный омедненный инструмент и различные оправки. Комплекты предназначены для выполнения монтажно-демонтажных и регулировочных работ при техническом обслуживании и ремонте аппаратуры системы питания автомобилей, работающих на КПГ в условиях АТП.
Комплект включает в себя следующие инструменты и приспособления: регулировочный ключ для гаек РНД, ключ для круглой шлицевой гайки РВД, ключ с открытым зевом, ключ для регулировки винта 2-й ступени РНД, шпильковерт, ключ кольцевой для трубопроводов высокого давления и датчика РВД, подставку для разборки и сборки РВД, ключи гаечные с открытым зевом («рожковые»): 7x8, 9x11, 10x12, 13x14, 14x17, 17x19, 22x24; ключи гаечные кольцевые («накидные»): 10x12, 13x14, 17x19; отвертки, мм: 10; 6,6 (специальная); ключи торцовые с шарнирным воротком, мм: 10; 12; 13; 21; 27; 32; 36; шило с квадратной спицей; ключ газовый № 2; пассатижи; бородки: 7 и 9 мм; ножницы стандартные для резки резины; просечки, мм: 6, 8, 10.
ООО «ПТП «Поршень» выпускает инструмент — омедненный искробезопасный с медным покрытием толщиной 40 мкм, выполненный электрохимическим способом.
Тележка для обслуживания баллонов может быть изготовлена самостоятельно. Тележка предназначена для транспортировки газовых баллонов к месту их складирования или установки.
