1. Випресуйте зовнішнє кільце диференціального підшипника з картера коробки передач (див. «Ремонт диференціалу» у підрозділі «Коробка передач»).
2. Вставте інсталяційне кільце товщиною 1,25 мм у картер коробки передач у гніздо під підшипник диференціала та запресуйте зовнішнє кільце підшипника диференціала у гніздо картера коробки за допомогою відповідної оправки.
3. Запресуйте та кільце підшипника в картер зчеплення, якщо воно було випресовано.
4. Встановіть диференціал у картер коробки.
5. Встановіть на картер коробки передач картер зчеплення і вверніть три рівновіддалені один від одного болта кріплення картерів відповідним моментом.
6. Переверніть на кілька обертів диференціал для самоустановки підшипників.

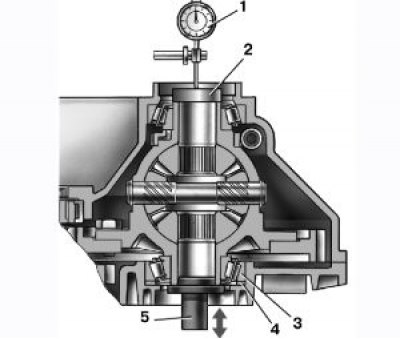

Схема підбору товщини регулювального кільця підшипників диференціала: 1 – індикатор; 2 – опорна пластина; 3 – підшипник диференціала; 4 – настановне кільце; 5 – оправлення
7. Встановіть опорну пластину відповідного діаметра на торець фланця диференціала з боку картера зчеплення.
8. Встановіть індикатор 1 (Мал.) на стійці. Ніжку індикатора встановіть на опорну пластину 2 із попереднім натягом 1 мм.
9. Приклавши зусилля знизу, пересуньте диференціал догори до упору. У цьому не можна повертати диференціал навколо осі.
10. Виміряйте осьове переміщення диференціала, знявши показання індикатора.
Розрахуйте необхідну товщину регулювального кільця підшипників диференціала за формулою T = S + C + Y,
де T - необхідна товщина регулювального кільця, мм;
S - виміряне осьове переміщення диференціала, мм;
C - попередній натяг підшипників диференціала, що дорівнює 0,25 мм;
Y - товщина настановного кільця, що дорівнює 1,25 мм.
Підберіть із регулювального кільця розрахованої товщини, що поставляються в запчастини (T±0,1) мм.
Приклад розрахунку товщини регулювального кільця
Осьовий зазор S при показанні індикатора дорівнює 0,95 мм. Підставляємо у формулу це значення, попередній натяг підшипників C=0,25 мм і товщину кільця установки Y=1,25 мм: T = 0,95+0,25+1,25 = 2,45 (мм). Отримана товщина Т регулювального кільця має бути (2,45±0,1) мм.
11. Встановіть підібране регулювальне кільце в гніздо в картері коробки передач та запресуйте зовнішнє кільце підшипника диференціала.
